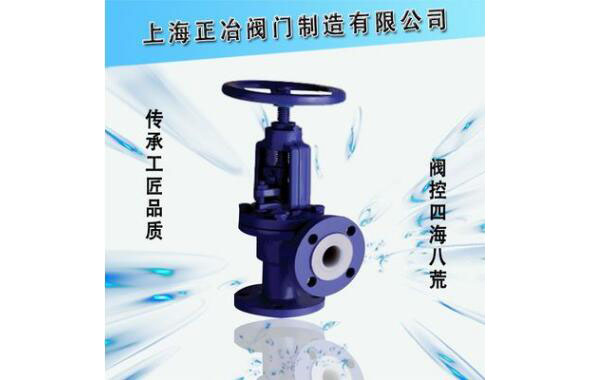

J44F46襯氟角式截止閥
 |
 |
 |
主要零件材料
型號 | 閥體 | 閥瓣 | 支架 | 閥桿 |
J44F4-10/16 | WCB襯F4 | WCB襯F4 | WCB襯F4 | 2Cr13 |
J44F46-10/16 | WCB襯F46 | WCB襯F46 | WCB襯F46 |
主要性能參數
型號 | 公稱壓力 PN（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度 （℃） | 適用介質 |
J44F4-10 | 1.0 | 1.5 | 1.1 | -20 ~180 | 硫酸、氫氟酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質 |
J44F4-16 | 1.6 | 2.4 | 1.76 | -20 ~180 | |
J44F46-10 | 1.0 | 1.5 | 1.1 | -20 ~150 | |
J44F46-16 | 1.6 | 2.4 | 1.76 | -20 ~150 |
主要外形尺寸
公稱通徑 DN（mm） | 尺寸 | |||
L | H | H1 | D0 | |
15 | 75 | 270 | 300 | 125 |
20 | 75 | 275 | 305 | 125 |
25 | 80 | 305 | 340 | 125 |
32 | 90 | 330 | 375 | 170 |
40 | 100 | 355 | 390 | 170 |
50 | 115 | 395 | 440 | 170 |
65 | 145 | 450 | 515 | 250 |
80 | 155 | 490 | 570 | 250 |
100 | 175 | 555 | 640 | 320 |
125 | 200 | 645 | 735 | 320 |
150 | 240 | 740 | 830 | 320 |
200 | 300 | 920 | 1070 | 400 |
